RLP170VT

  • REDDY HEATERS RLP170VT COMMON REPLACEMENT PARTS
  • 113941-01 Motor
  • 6168NR Limit Switch
  • 113963-01 Electrode / Igniter
  • 113862-01 Regulator
  • 113954-01 Spark Generator

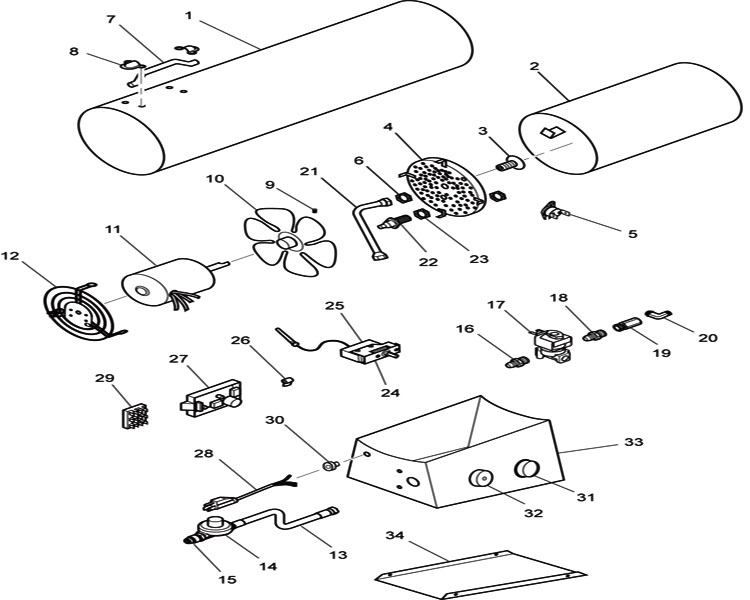

1 113938-01 Outer Shell Orange
113938-02 Outer Shell, Red
113938-03 Outer Shell, Yellow
113938-04 Outer Shell, Green
113938-05 Outer Shell, Black
2 ** Middle Cylinder
3 113940-01 Orifice Assembly
4 113937-01 Flame Holder Assembly
5 115324-01 High Limit Switch ( Use Replacement NAT1550NR )
6 113888-01 Orifice Nut
7 097917-01 Handle
8 097918-01 Handle Mounting Clips
9 113948-01 Set Screw, Nyloc
10 113950-01 Fan
11 113941-01 Motor Assembly
12 113942-01 Inlet/Motor Mounting Grille
13 113776-01 Hose Assembly
14 113862-01 Regulator, 28 WC "
15 113791-01 POL Excess Flow Valve ( Use Replacement 113818-01 )
16 113952-01 Male Fitting Conn. 3/8 MPT x 3/8 SAE FLR
17 113951-01 Solenoid Valve, Goyen
18 113964-01 Fitting Close Nipple
19 113966-01 Burn Rate Adjustment Valve
20 113965-01 Elbow Fitting, 3/8 MPT x 1/2 SAE FLR
21 113943-01 Fuel Tube Assembly
22 113963-01 Spark Plug, Flame Sensor
23 113886-01 Spark Plug Nut
24 113947-01 Thermostat Mounting Bracket
25 113944-01 Thermostat Assembly
26 113949-01 Loop Clamp, 5/16
27 110287-01 Flame Control
28 113864-01 Power Cord Assembly ( Use Replacement 098219-38 )
29 113960-01 Terminal Board
30 113865-01 Bushing Strain Relief
31 113961-01 Knob, Thermostat
32 113962-01 Burn Rate Adjustment Knob
33 113945-01 Control Box
34 113946-01 Access Panel
